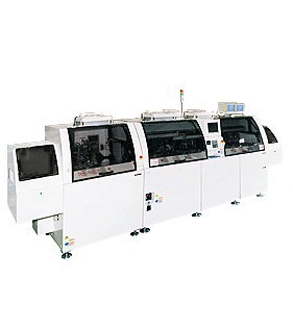

一、PANASONIC FPD用接合机NM-EFL1MB产品介绍：
对应1型-10.4型（搬送2片）、1型-15.4型（搬送1片）的液晶实装接合机。
二、PANASONIC FPD用接合机NM-EFL1MB产品参数：
|
项目 |
FPX102 |
|
型号 |
NM-EFL1MB |
|
TACT TIME |
6.2 s / IC (1个IC的3型面板),
12 s ※1 / IC (4个IC的10型面板),
20 s / IC (7个IC的10型面板) (PFSC标准TACT TIME) |
|
结合精度 |
XY : ± 5 μm (本压后) |
|
面板尺寸 ※2 |
搬送1片 (～15.4 Inch) |
|
Min. W 30.0 mm × D 25.0 mm × H 0.3 mm |
Max. W 323.0 mm × D 245.0 mm × H 3.0 mm (Nomal)
Max. W 351.0 mm × D 202.0 mm × H 3.0 mm (16：9 WIDE) |
|
搬送2片 (～10.4 Inch) |
|
Min. W 30.0 mm × D 25.0 mm × H 0.3 mm |
Max. W 221.0 mm × D 168.0 mm × H 3.0 mm (Nomal)
Max. W 240.0 mm × D 140.0 mm × H 3.0 mm (16：9 WIDE) |
|
芯片尺寸 |
Min. W 6.0 mm × D 0.9 mm × H 0.2 mm
Max. W 20.0 mm × D 3.0 mm × H 1.0 mm |
|
ACF尺寸 |
Min. W 1.0 mm × D 7.0 mm
Max. W 4.0 mm × D 61.0 mm |
|
电源 |
三相 AC 200 V ±10 V、10.4 kVA |
|
空压源 |
0.49 MPa 以上、 400 L/min（A.N.R.） |
|
设备尺寸 |
W 2 550 mm × D 1 700 mm × H 1 600 mm（不包含元件供给部） |
|
质量 |
2 500 kg |
※1 : 不检测低压高度。
※2 : 时间和精度等值，因条件而异。
※详细内容，请参照规格说明书。
