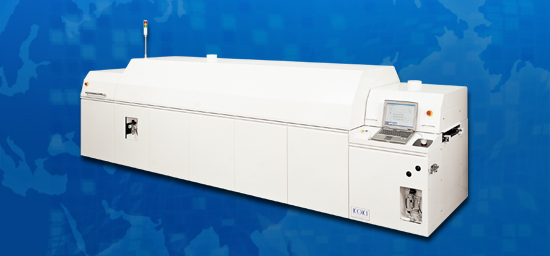

日本弘辉(KOKI TEC)_回流装置_ECOR-4099NA

1.考虑保护环境，进化了的炉内mist回收为了抵御氮的流出，氧浓度使之稳定，必须使之提高炉体的密闭性。打算很好密闭性的话，炉内mist停留基板 下垂的问题发生。本系统，在温度变化地域间设置mist回收区域回收，并且炉内mist，冷却地域，与炉内mist回收根据错误 to燃烧电热器，回收停留的mist。根据mist回收BOX，支持性提高。

2.根据均一的对流加热，实现出色的热力均衡性！根据出色的均一风速，是风速5m/sec的时候也没有1005小费，脊背高(贵)的电容器?连接器等的zure，飞。为此，提高风速的事也成为大型零部件混载时候可能，实现极小的〓T。

3.精度高(贵)的搬送轨道基板搬送传输为了维持在高温下的轨道并进度，采用新设计的幅度可变机构，耐久性高(贵)的稳定的印刷电路板搬送可能。

4.出众的支持性冷却地域附着了的mist，根据独自的加热系统被软化的回收(装置停止的时候)。

5.大幅度降低氮煤气使用量根据使之提高炉体的密闭性，追加labyrinth部，把mist回收做为内部循环式的事，在大幅度使之降低氮煤气的事上成功了。

方法一览			ECOR-4077NA		ECOR-4099NA
基板尺寸	MIN		50W×100Lmm		50W×100Lmm
	MAX		400W×500Lmm		400W×500Lmm
	厚度		0.6mm～2.0mm		0.6mm～2.0mm
零部件量			上和下20mm		上和下20mm
加热地域			上和下7地域		上和下9地域
冷却地域			内部循环方式(L=650mm)		内部循环方式(L=650mm)
气氛			N2		N2
PC?UPS			标准		标准
炉内mist回收			标准		标准
自动幅度可变			选择		选择
全弯曲防止机构			选择(链子式)		选择(链子式)
传输传球线			900±20mm		900±20mm
基板搬送速度			0.5～2.0m/min		0.5～2.0m/min
总电源容量			3相200v 40KVA		3相200v 45KVA
air起源			4～5kgf/cm2 以上		4～5kgf/cm2 以上
氮供给量			18m3/H		18m3/H
外形尺寸			4990L×1350W×1400H mm		5740L×1350W×1400H mm
自重量			约2500kg		约3000kg
