日本西格玛(SIGMA KOKI)_α轴摆动平台_GOH-25A40R

可替换同类产品

产品介绍规格参数包装清单产品评价

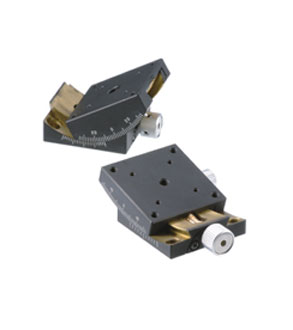

SIGMA KOKI西格玛光机α轴摆动平台GOH-25A40R产品描述

特征:

采用蜗轮蜗杆驱动的燕尾槽导轨的摆动平台,用于调整姿势或倾斜。

其摆动中心位于台面上方,以它为支点摆动并且相对底座不动。

我们可以提供用于内置的,操作频率较高的,或承载量大的各种摆动品平台。有15,25,40,60,65 和120 共6 种不同尺寸。同时,其摆动中心高度也有5种。

带有「调整用扳手尺寸」符号的产品,可以使用旋钮或内六角扳手进行调整。



技术参数:

型号

台面尺寸
[mm]

摆动角度范围
[°]

螺距

摆动中心高度
[mm]

摆动中心偏移范围
[mm]

平行度
[mm]

最小读数
[min]

最小分辨率
[min]

承载能力Fz'
[N]

最大承载力矩Fx'
[N
?m

最大承载力矩Fy'
[N
?m]

刚度Fx"

自重
[kg]

GOH-15A10

15 x 15

±20

约5

10

?0.1

0.05

-

5

9.8 (1.0kgf)

0.03

0.05

-

0.02

GOH-25A18

25 x 25

±20

约3.1

18

?0.1

0.05

12

3

19.6 (2.0kgf)

0.07

0.1

1

0.07

GOH-25A30

25 x 25

±15

约2.17

30

?0.1

0.05

12

3

19.6 (2.0kgf)

0.07

0.1

1

0.06

GOH-25A40

25 x 25

±10

约1.67

40

?0.1

0.05

12

3

19.6 (2.0kgf)

0.07

0.1

1

0.06

GOH-25A18R

25 x 25

±20

约3.1

18

?0.1

0.05

12

3

19.6 (2.0kgf)

0.07

0.1

1

0.07

GOH-25A30R

25 x 25

±15

约2.17

30

?0.1

0.05

12

3

19.6 (2.0kgf)

0.07

0.1

1

0.06

GOH-25A40R

25 x 25

±10

约1.67

40

?0.1

0.05

12

2

19.6 (2.0kgf)

0.07

0.1

1

0.06
